FLOW 基礎工事の流れ

遣り方のイメージ画像

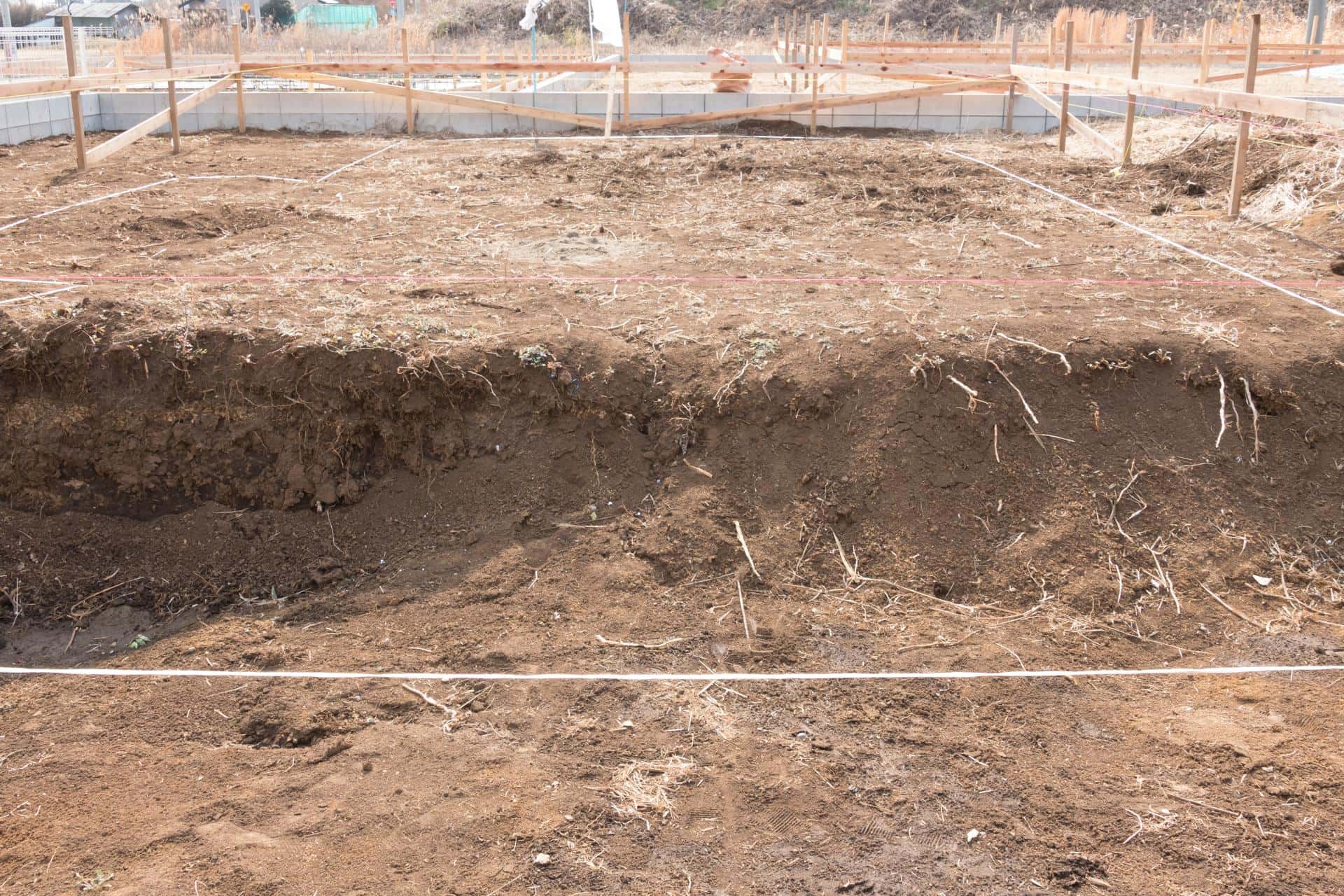

01遣り方

遣り方(やりかた)とは、建物の位置や基礎の高さなどが分かるように、木の杭などを使って図面通りに敷地へ仮設物を建てる作業です。建物の正確な位置を決めるうえで重要な工事です。

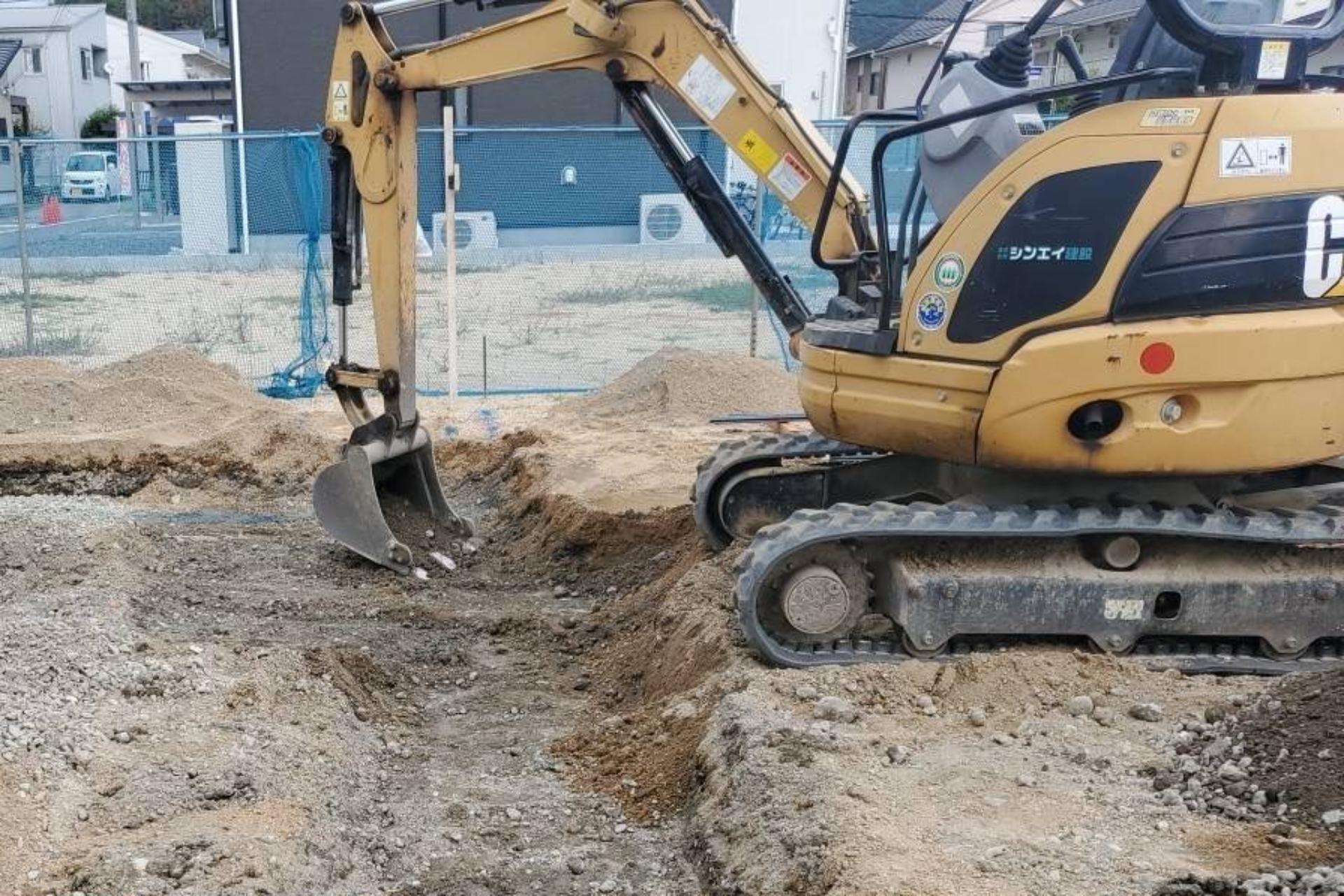

掘削工事のイメージ画像

02掘削工事

遣り方を出したら、パワーショベルを用いて基礎の底になる範囲まで地盤を掘り起こします。この作業を掘削工事(根伐り工事)と呼びます。地中に配管がある可能性もあるため、慎重に作業を進めていきます。

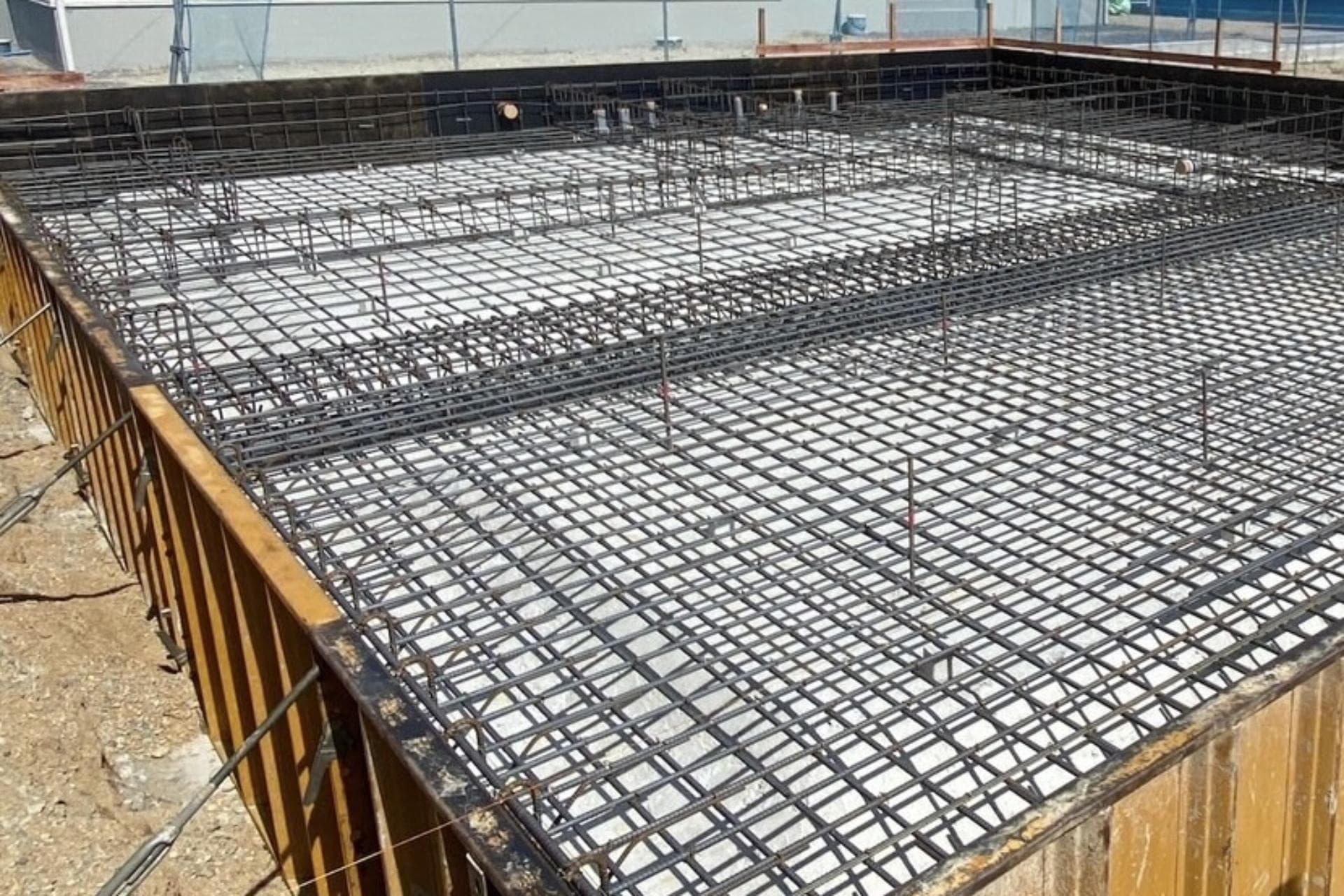

配筋工事のイメージ画像

03配筋工事

砕石を敷き詰めて重機で地面を押し固めたら、図面通りに鉄筋を組み立てていきます。配筋工事は、建物の強度や耐震性に大きく影響のある重要な工程です。

配筋検査のイメージ画像

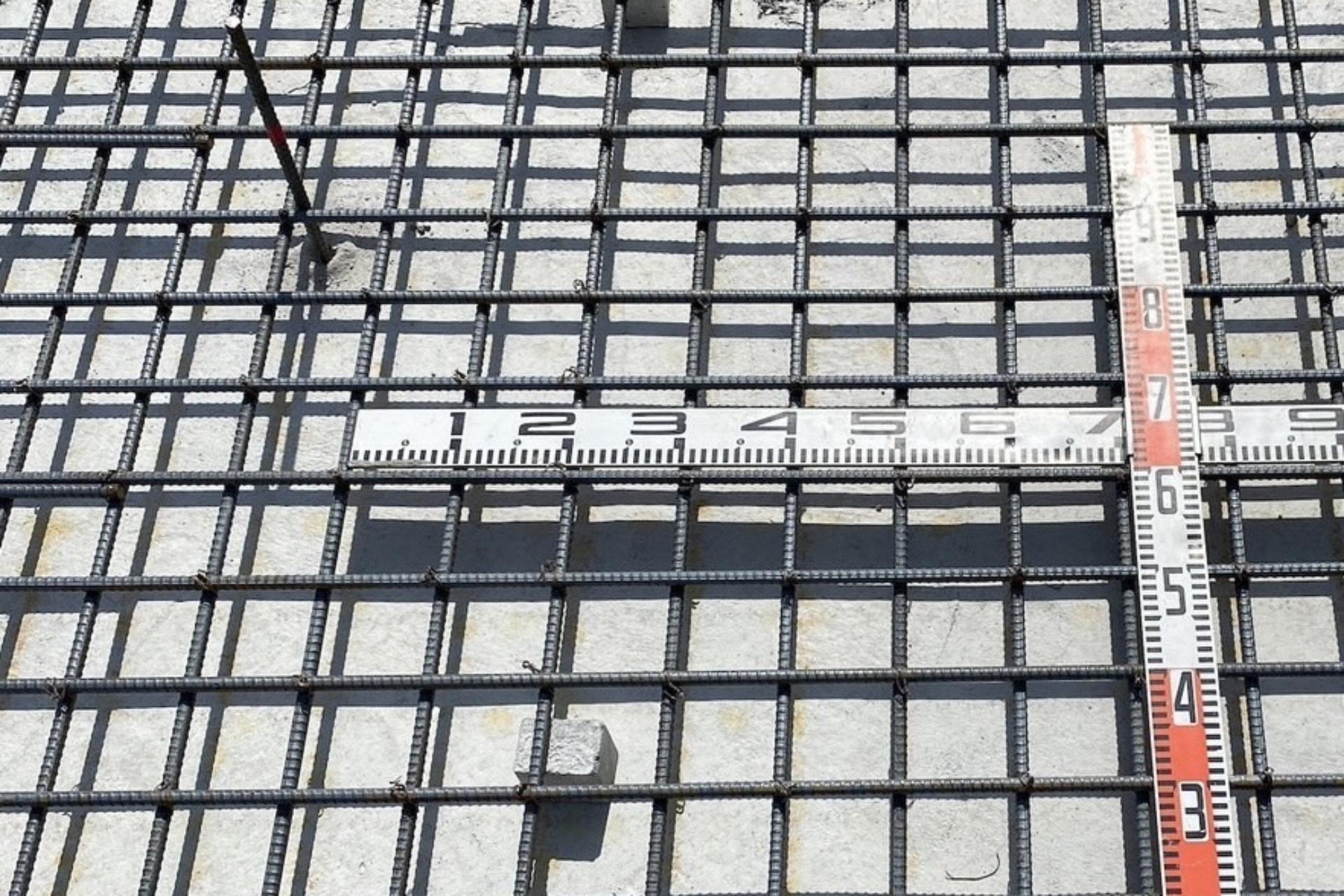

04配筋検査

組み立てた鉄筋が正しい位置に配置されているか、本数や太さ、長さなどに間違いがないかを配筋検査によってチェックしていきます。また、写真撮影をすることで、複数人で確認することができ検査漏れを防ぐことができます。

耐圧コンクリートのイメージ画像

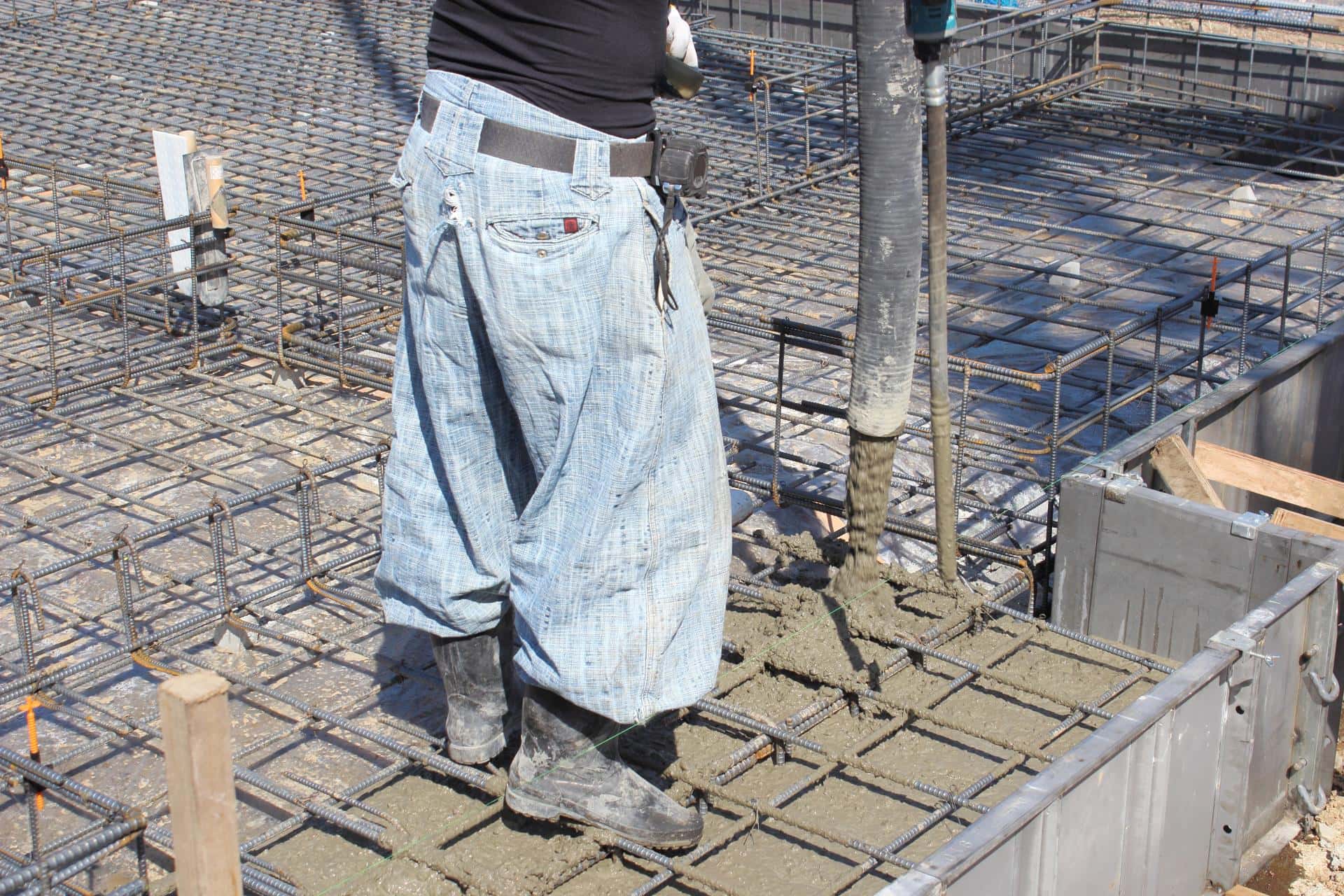

05耐圧コンクリート

配筋の上に「耐圧コンクリート」を流し込みます。耐圧コンクリートは基礎スラブとも呼ばれ、柱や壁から伝わる建物の荷重を底面に分散させるための耐圧盤です。建物の重さを支え、建物自体が傾くのを防ぐ役割があります。

型枠入れのイメージ画像

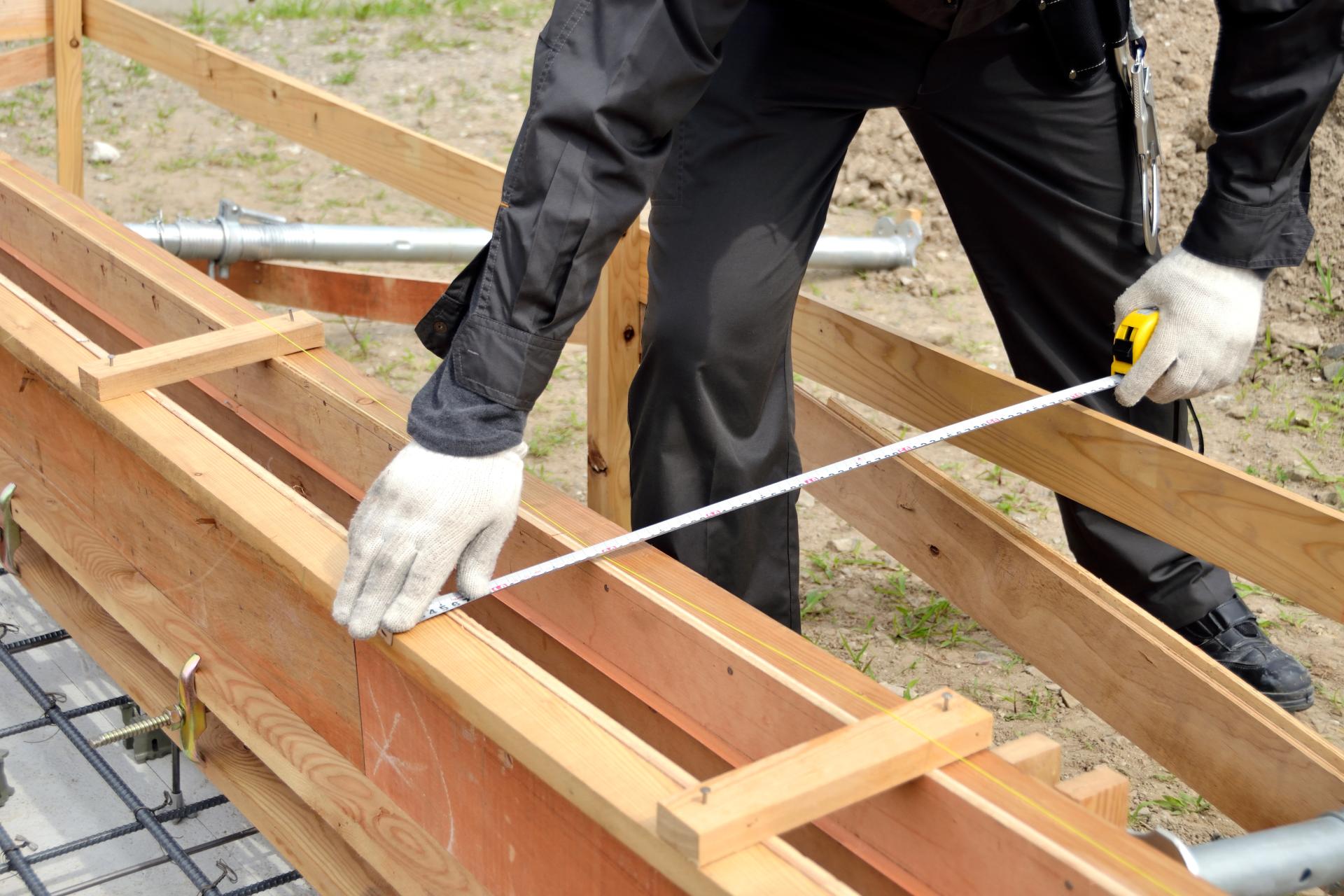

06型枠入れ

流し込んだコンクリートを図面通りに固めるため、「型枠」という枠を組み立て設置します。型枠には、木製や鉄製などの素材が使用されます。型枠を組んだら、構造物と基礎を繋げるアンカーボルトを設置します。

コンクリート打設のイメージ画像

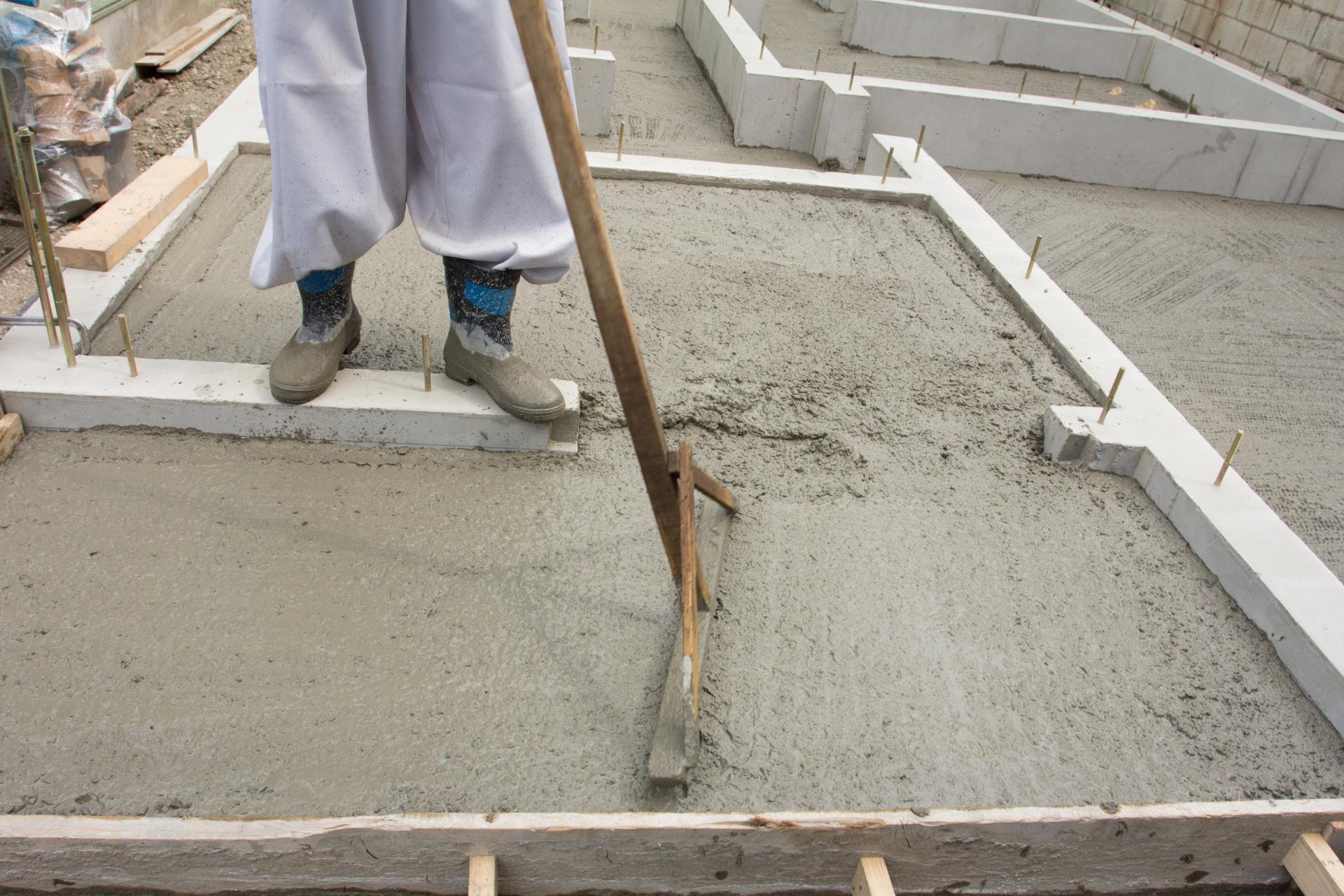

07コンクリート打設

まずは、基礎の底盤にコンクリートを流し込み乾燥させます。その上でさらに立ち上がり部分に型枠を組み、コンクリートを流し込みます。底盤、立ち上がりどちらもバイブレーターなどで空気や水分を抜き、強度を高めます。

型枠撤去工事のイメージ画像

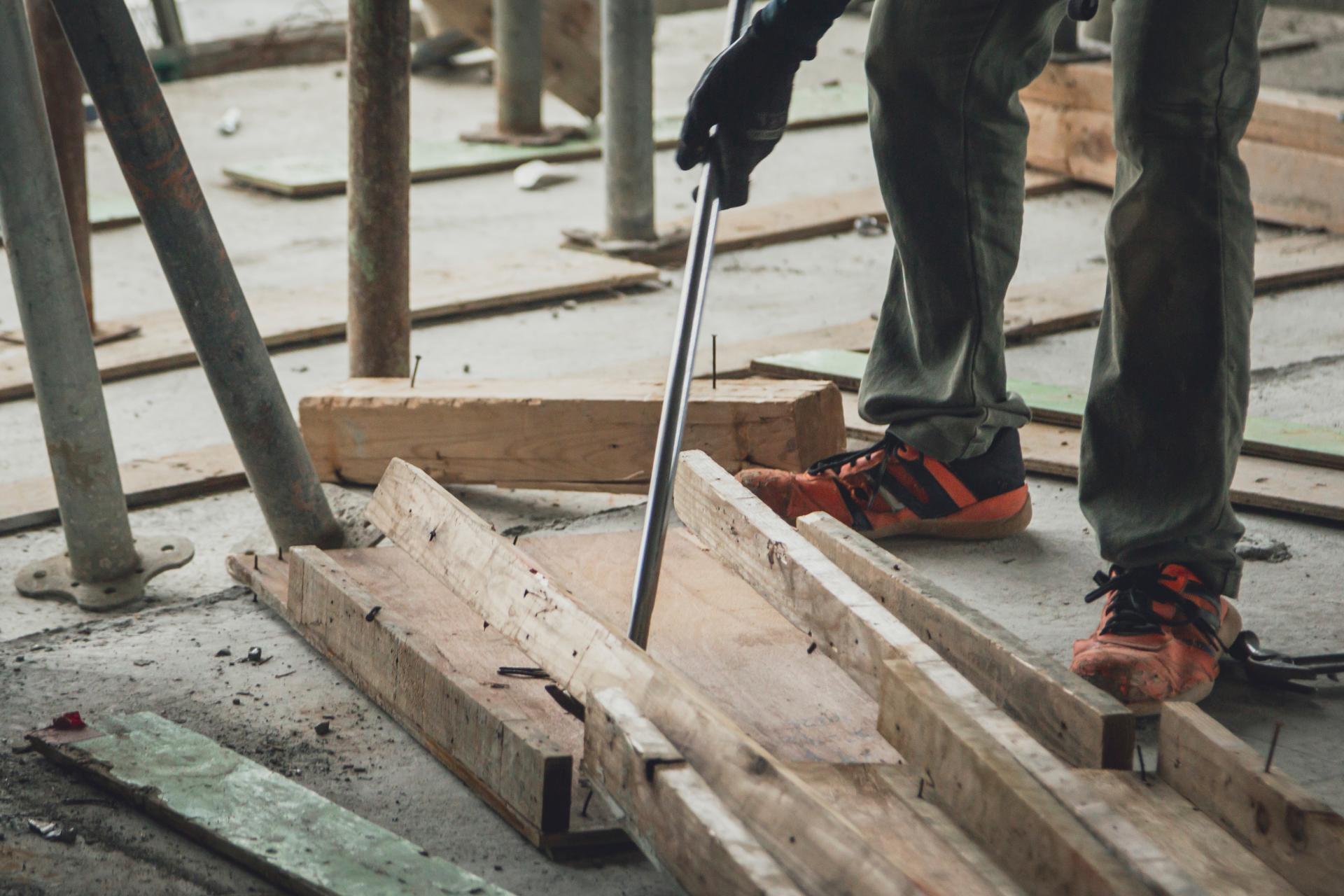

08型枠撤去工事

コンクリートを乾燥させる養生の期間が終わったら、型枠を外す作業を行います。その後、コンクリートにひび割れがないかなど仕上がりを入念にチェックします。

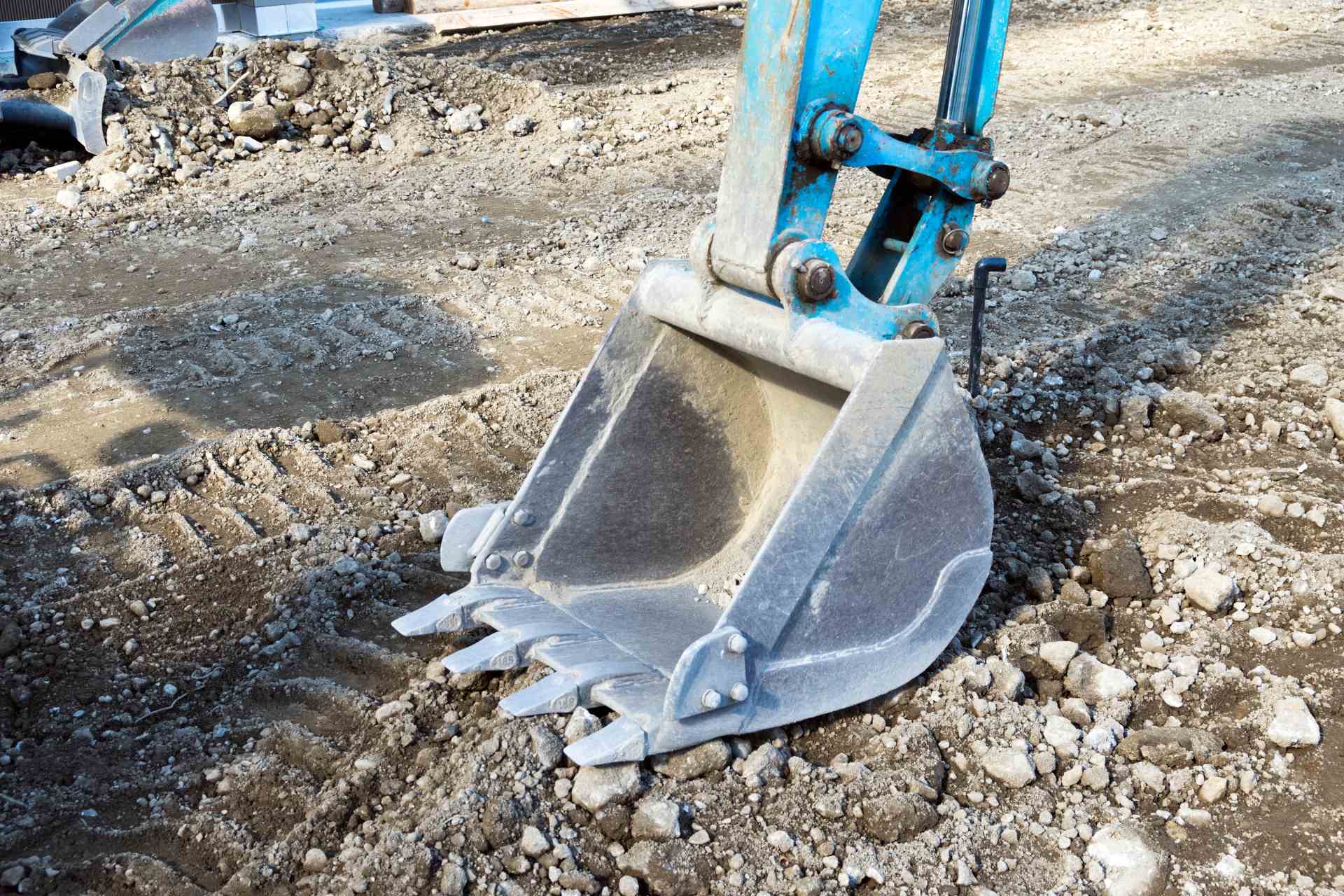

埋戻し工事のイメージ画像

09埋戻し工事

基礎工事で掘削した地面をキレイに埋め戻す作業を行います。

基礎完了のイメージ画像

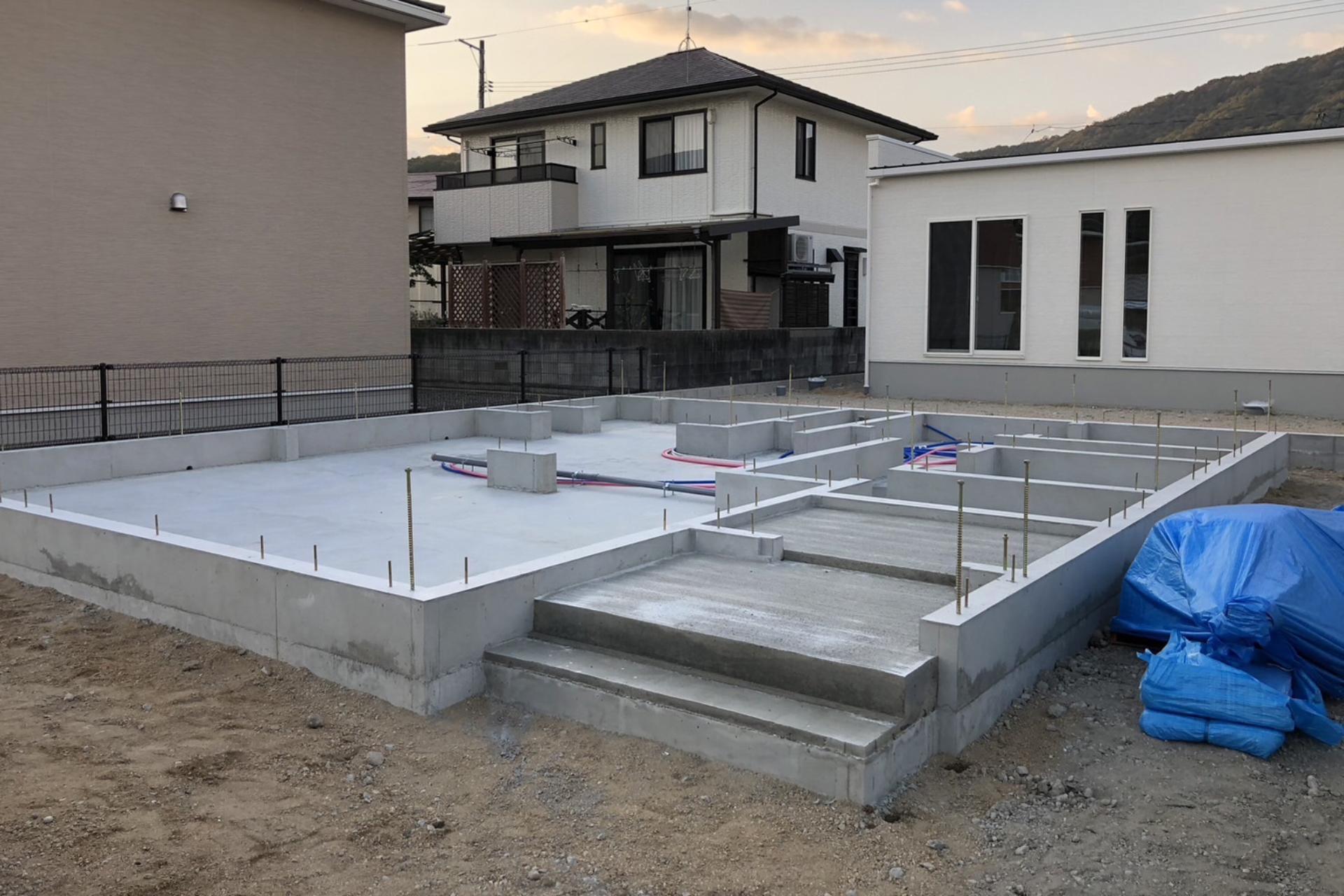

10基礎完了

図面と異なっている部分がないか、不備がないかなど最終確認を行い、問題がなければ基礎工事完了です。
